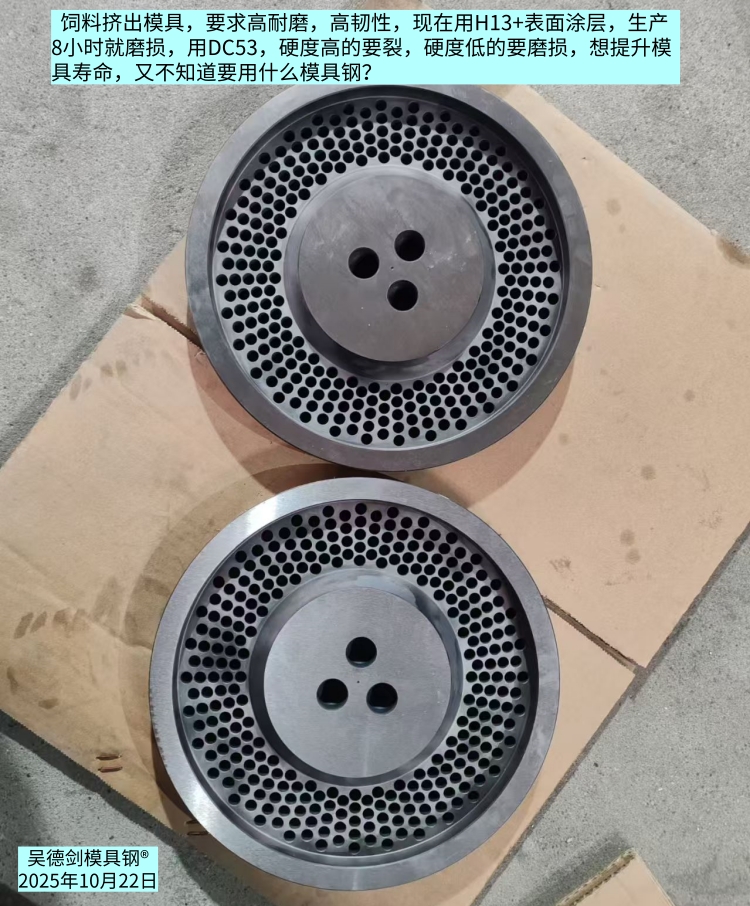

飼料擠出模具，要求高耐磨，高韌性，在厚度6mm的地方打0.4-0.5的孔，用于飼料成型?，F(xiàn)在用H13+表面涂層，生產(chǎn)8小時(shí)就磨損，用DC53，硬度高的要裂，硬度低的要磨損，想提升模具壽命，又不知道要用什么模具鋼？
老板想了很多辦法，為了韌性，選用H13，模具不會(huì)裂，但很快磨損，一開(kāi)始硬度處理到50-52，后來(lái)提高到54，一樣很快磨損，做了涂層，壽命提高了一倍，但也只能做8個(gè)小時(shí)，模具就磨損了。
現(xiàn)在改用硬度高的DC53，硬度HRC60-62，模具要開(kāi)裂，硬度HRC54-56，不會(huì)開(kāi)裂，但容易磨損。
現(xiàn)在想提高模具壽命，提高競(jìng)爭(zhēng)力，但嘗試了各種方法后，迷茫了，因?yàn)橄肓烁鞣N方法，都沒(méi)有改善，不知道下一步該怎么做了，該用什么模具鋼？
跟老板聊了15分鐘，從他給我出的題目來(lái)看，我感覺(jué)他踩坑還不夠，還要繼續(xù)踩，頭還沒(méi)撞破，南墻還得繼續(xù)撞，學(xué)費(fèi)交的也不夠，還要繼續(xù)交。
有些人是勸不醒的，只能讓他自醒，反正我已經(jīng)按他的提問(wèn)給出了答案，盡責(zé)了。
但案例工況，我要記錄下來(lái)，方便后續(xù)查詢(xún)和回憶，也方便他過(guò)一段時(shí)間再來(lái)咨詢(xún)時(shí)，我不需要重復(fù)了解工況。
我相信，過(guò)不了多久，他還好來(lái)找我的。有些話(huà)，不在恰當(dāng)時(shí)刻，不必多說(shuō)。
#模具鋼大王吳德劍
